三菱HMI工具E-Designer远程执行代码 手艺剖析与防护计划
2017-09-01
综述
美国工业控制系统网络应急响应小组（ICS-CERT）携手趋势科技（Trend Micro公司）的零日妄想（简称ZDI）披露了多项对三菱电机E-Designer引擎（E-Designer 是用于给 E1000 人机界面（HMI）编程的工具）爆发影响的多项高危清静误差。
软件简介

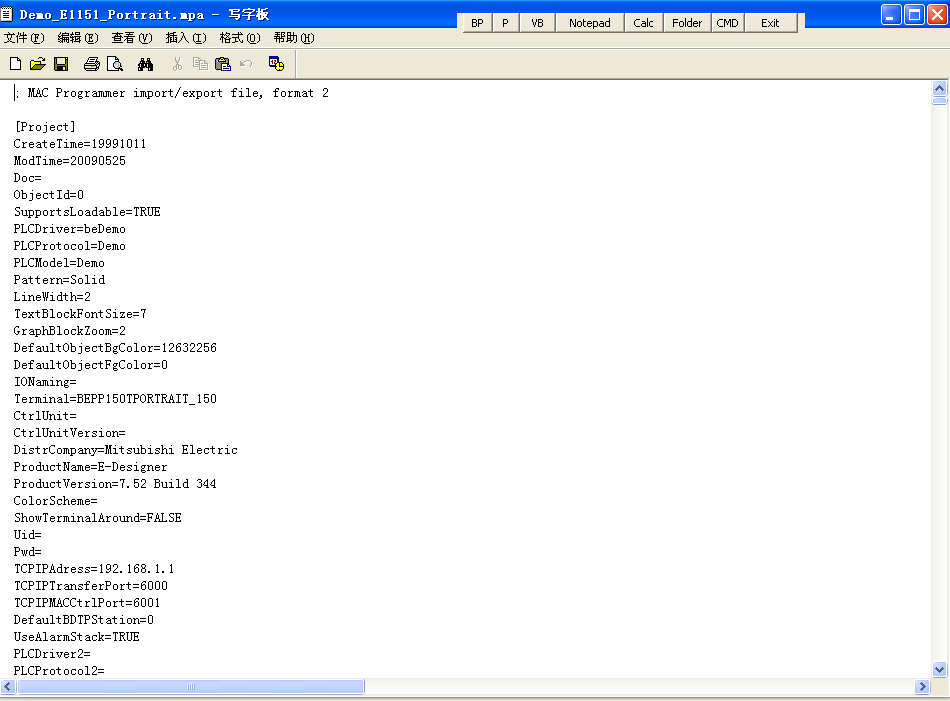

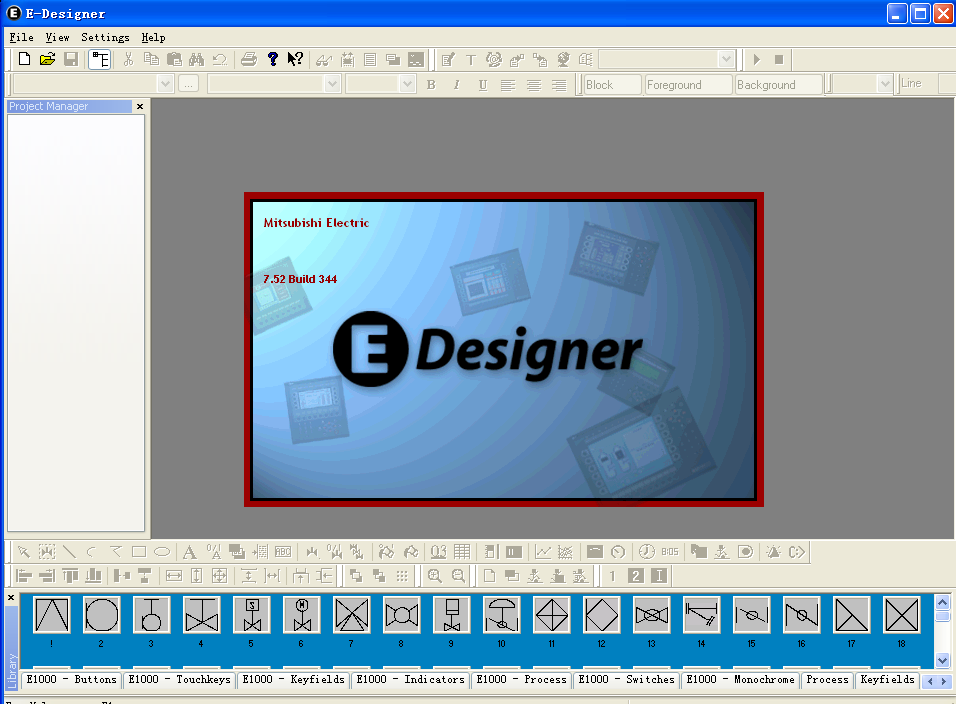

E-Designer是Beijer公司为三菱开发，用来编写E1000系列人机界面的软件。E-Designer组态软件的工程文件以后缀名为.mpa的文本文件存储，该文本文件存储了工程的详细参数信息，如PLC型号、驱动信息等（图2.1）。
图2.1 E-Designer组态界面以及工程文件
受影响版本
l 三菱电气E-Designer 7.52的所有版本。
误差剖析

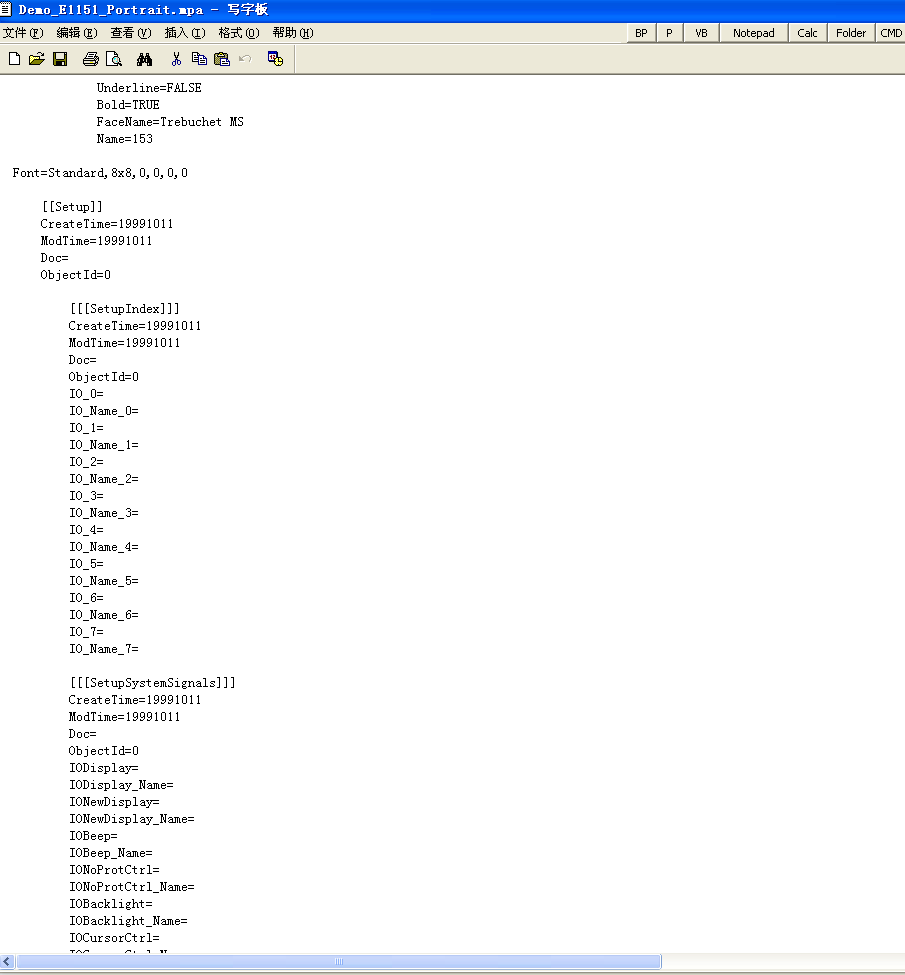

E-Designer组态软件的工程文件存储了工程项目的设置以及详细信息。工程文件的起始处为[Project]，包括了工程文件建设的时间、最近修改的时间、PLC装备信息、通讯协议信息等。[Project]后为一些[FontMapTable]、[Drivers]、[Setup]等子项参数。每一个子项参数又包括了更多的子项参数。例如[Setup]子项包括了[SetupIndex]、[SetupSystemSignals]、[SetupClock]等，如图4.1所示：
图4.1 E-Designer工程文件
Ed.exe组态程序翻开工程时，需要加载.mpa工程文件。该组态程序在加载特定的异常.mpa工程文件时，保存堆溢出误差。
.mpa工程文件中[Setup]选项的[SetupAlarm]子选项中有一参数项为Font，在ed.exe中使用C函数库的sscanf()函数举行加载，其参数名堂如下：
"%[A-Za-z]%ux%u%u%u%u%u"
%u体现无符号整形数，%[A-Za-z]为长度为100个字节的字符串。

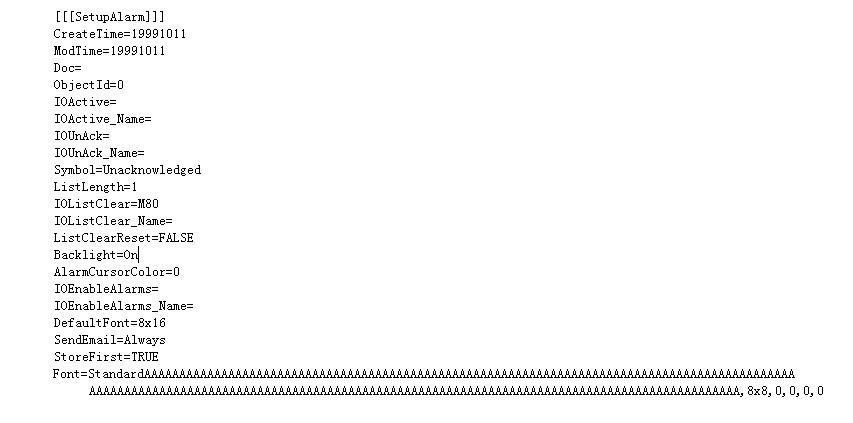

若是.mpa工程文件保存[SetupAlarm]子选项，并且Font值的字符串凌驾100字节（图4.2所示），会触发堆溢出误差。
图4.2 异常工程文件

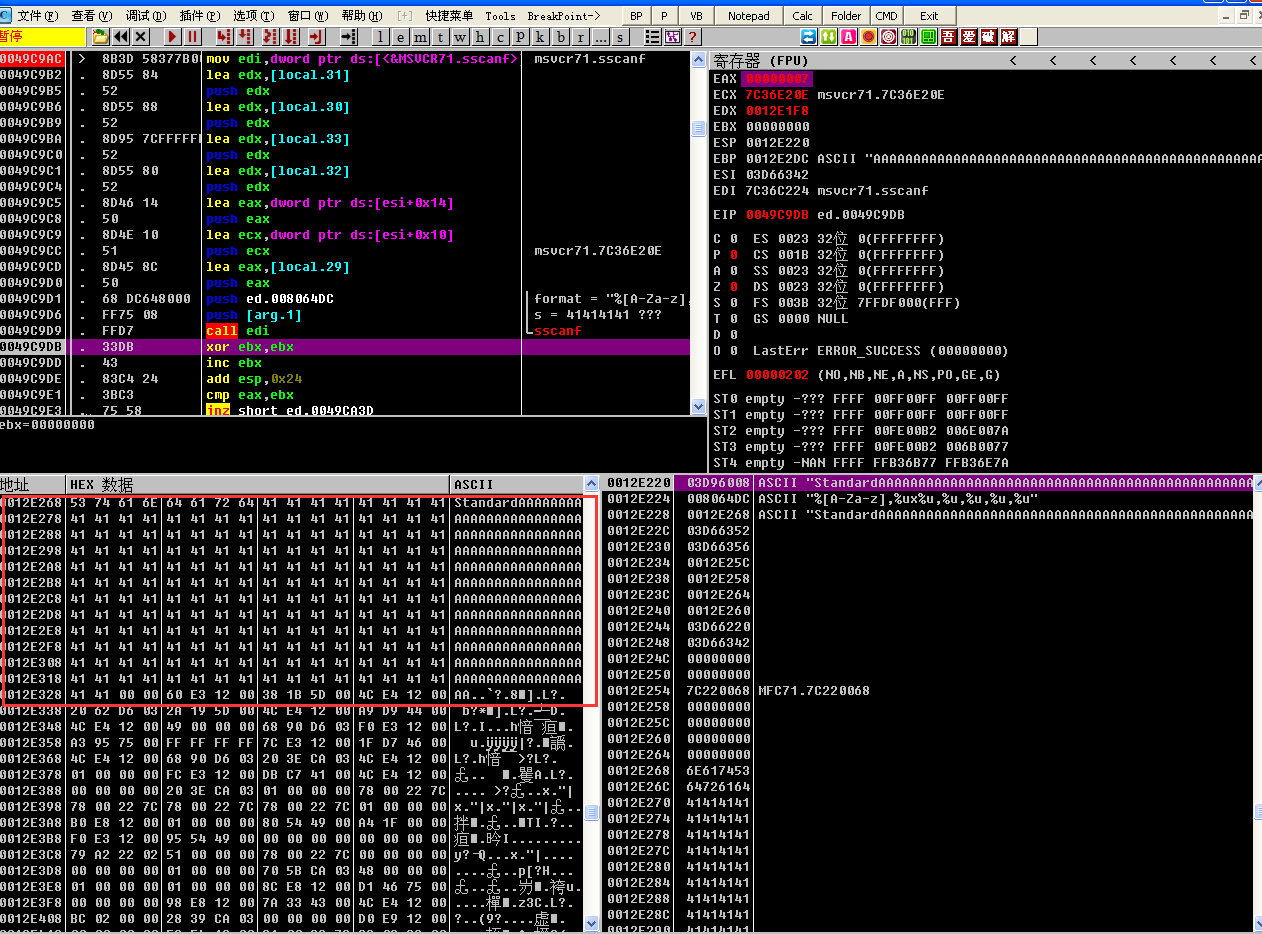

使用调试软件举行剖析，当ed.exe程序加载异常工程组态文件时，会将.mpa文件中Font的值载入，最终造成堆溢出，如图4.3所示
图4.3 加载异常工程文件造成堆溢出
误差使用
A. 使用条件
被攻击者装置有E-Designer 7.52版本软件。
攻击者需要将异常的组态文件植入到被攻击者的盘算机中。
B. 植入要领

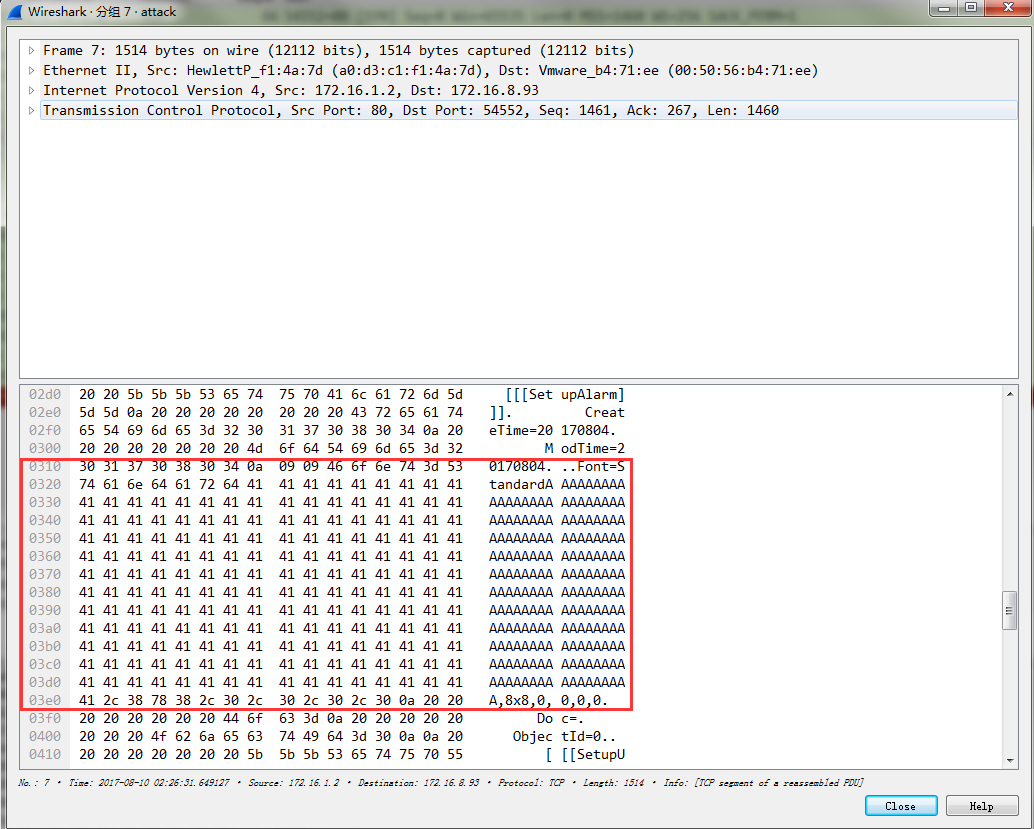

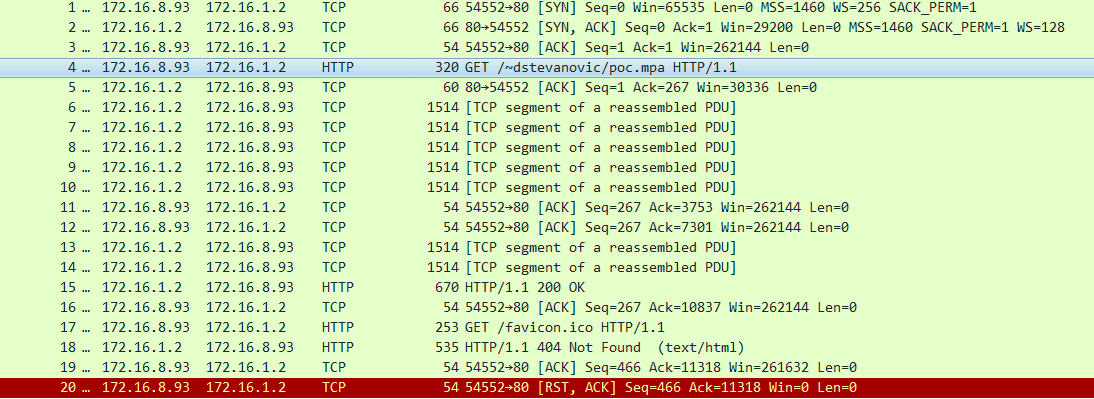

攻击者可以通过向目的主机发送植入异常组态文件的数据包实现。数据包如图5.1所示
C. 误差使用影响
l 乐成使用该误差，可实现提权执行代码。
l 未乐成使用该误差，可实现该软件的拒绝服务。
检测与防护计划
A. 检测与防护
l 通过网络监控软件，检测网络中是否保存包括异常组态文件的攻击数据包--凭证异常组态文件特征，检测网络中是否有向主机发送.mpa文件。并且检测文件内容中的[SetupAlarm]子项中的Font参数值是否凌驾100字节（图5.1）。
l 使用误差扫描工具检测盘算机中E-Designer软件

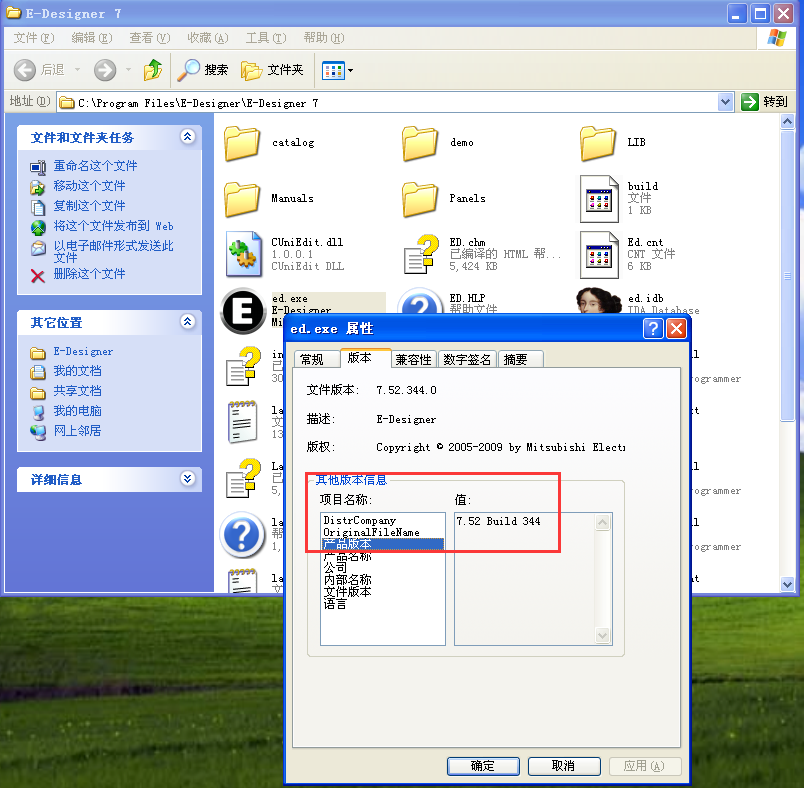

1) 检测软件版本是否为7.52（图6.1）
图6.1 E-Designer组态软件版本检查
2) 凭证异常组态文件特征，检测盘算机中E-Designer的.mpa工程组态文件是否保存异常项。
B. 规避计划
l 翻开组态工程时需检查该组态工程文件是否保存异常。
l 升级软件到更高版本以规避该误差。
C. 产品计划
l 使用AG公司科技工控误差扫描系统（ICSScan）举行远程清静评估。
l 使用AG公司科技防护类装备（IPS/NF）举行清静防护。
l 使用AG公司科技清静审计系统举行实时清静监控。
参考链接
https://ics-cert.us-cert.gov/advisories/ICSA-17-213-01
TSL20170802-09 Vulnerability Report (Mitsubishi Electric E-Designer SetupAlarm Font Stack Buffer Overflow).pdf
